产品中心

01

AA主动对准设备（Active Alignment）

通过分析Sensor实时图像，自动反馈六自由度平台调整镜头与传感器的相对位置，寻找最佳MTF点后完成点胶与UV固化。覆盖安防、车载ADAS、激光雷达、医疗内窥镜与光通讯模块。

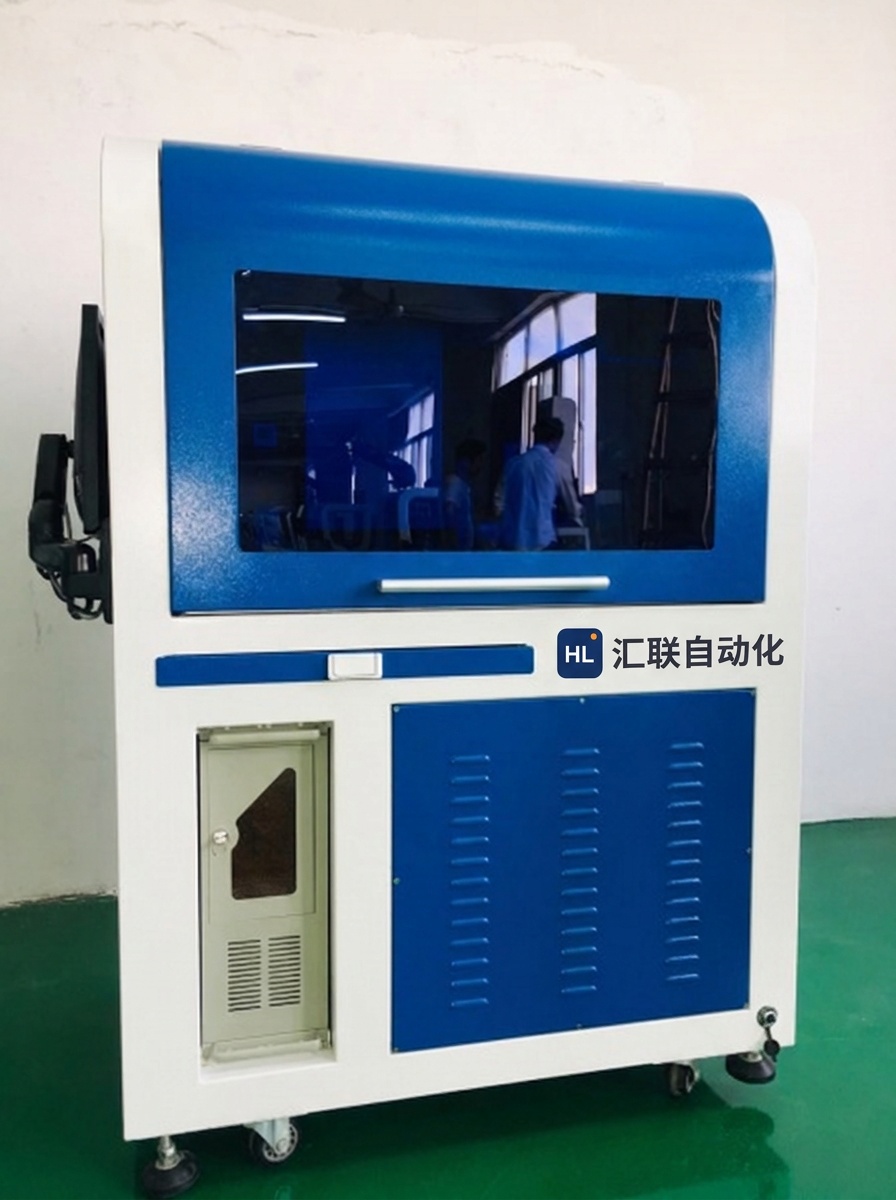

HL-AA200 双工位全自动AA设备

标准双工位AA机型，自动上下料、自动点胶、AA对准、UV固化一体完成，适用于常规CMOS摄像头模组与一字线激光模组。

六自由度纳米级精密平台
对准精度 ±1μm / ±0.003°
断胶检出率 >99.9%
支持MIPI / USB相机接口
MES对接，CSV数据存档
SMEMA标准联机接口

外形尺寸 (L×W×H)	1800 × 1600 × 1800 mm
设备重量	约 900 kg
电源 / 气源	AC220V 50Hz 16A / 0.4–0.7 MPa
产能 UPH	250–360 pcs/h（CMOS）；180–220 pcs/h（投影/VCSEL）
对准精度	位置 ±1 μm；角度 ±0.003°
重复定位精度	Px/Py/Pz ±0.5 μm；Tx/Ty/Tz ±0.003°
对准平台	六自由度（6-DOF），XYZ分辨率0.5μm
点胶系统	精密螺杆阀，点胶量精度 ±3%
UV固化	365 nm，1350 mW（可选395 nm），能量闭环监控
光学环境	面光源0–3000 lux（均匀度>90%）+ 平行光管4只（可选9只），DFOV 20°–160°
控制系统	工业PC + PLC + 触摸屏
数据管理	MES对接 / CSV存档 / 条码追溯

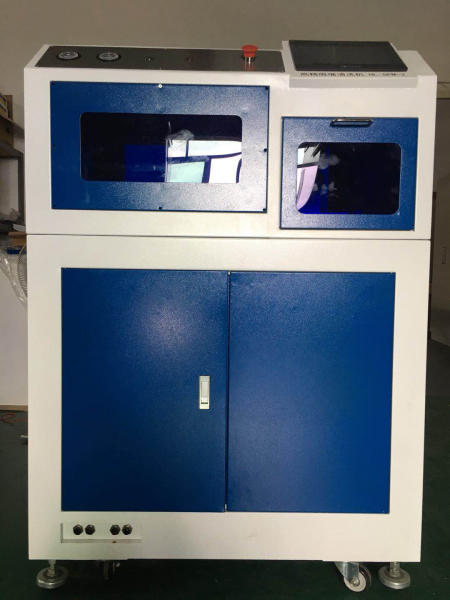

HL-AA400 四工位全自动AA设备

面向高像素CIS模组大规模制造的四工位并行AA设备，支持剥单工艺（面板分割取件）、等离子清洗选项，覆盖130°广角、潜望式与微型模组。

UPH最高1000（AA600S达1200）
Lens AA + Chip AA双模式
可见光 + 850/940nm红外双光路
断胶检出率 >99.9%
Class 100洁净配置可选
换型仅需更换2套治具

外形尺寸 (L×W×H)	2200 × 1800 × 1900 mm
设备重量	约 1800 kg
电源 / 气源	AC220V 50Hz 32A / 0.5–0.7 MPa
产能 UPH	700–1000 pcs/h（HL-AA600S 最高 1200 pcs/h）
对准精度	位置 ±1 μm；角度 ±0.003°（XYZ分辨率0.5μm，α/β/θ分辨率0.00028°/0.00022°/0.0018°）
产品兼容	Lens 15×15–22×22 mm；Sensor 最大50×50 mm；DFOV 20°–210°
激光测高	共焦激光传感器，分辨率0.25μm
点胶 / UV	螺杆阀 ±3%，自动针嘴校准与称重；UV 365nm ≥1350mW/cm²
洁净等级	前段 Class 100（动态）/ 后段 Class 1000，FFU过滤
控制系统	2×工业PC + PLC + 触摸屏，EtherCAT总线

02

全自动聚焦机（Auto Focusing）

针对螺纹镜头安防摄像头、车载后视与行车记录仪的自动调焦设备：CCD直接读取芯片成像，自动计算最佳清晰点，OK后自动点胶与UV固化，NG自动分流。解决人工调焦"中间清、边缘糊"的痛点。

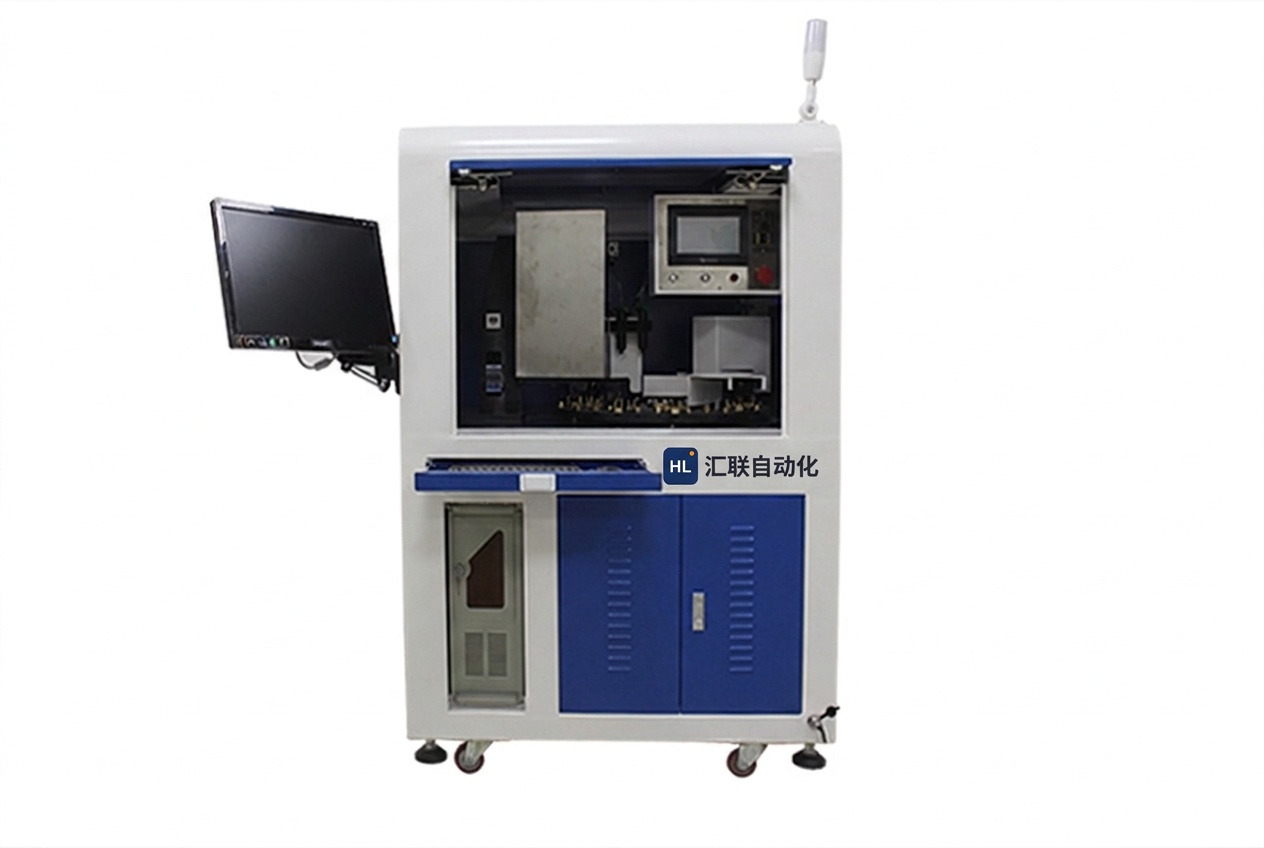

HL-758FF 全自动摄像头聚焦机（第三代）

安防摄像头产线主力机型：聚焦+点胶+UV固化一体，节拍6-12秒。第三代采用内置抽拉式安全侧门，替代翻盖门，操作更安全。

节拍 6–12 秒/件
CCD成像精度 0.003
镜头放大150×（0.7–4.5可调）
UV 365nm（395nm可选）
点胶精度 ±0.004g
支持功能扩展与联机

外形尺寸 (L×W×H)	1400 × 760 × 1660 mm
设备重量	约 250 kg
电源 / 功率	AC220V 50Hz / 0.5 kW
气源压力	0.6–0.8 MPa
节拍时间	6–12 秒/件（含聚焦、点胶、固化）
驱动系统	CNC电机，360°旋转，6400脉冲（5:1减速），脉冲精度0.00002，扭矩0.6kg
成像系统	CCD成像精度0.003，图像采集1:1，镜头放大150×（0.7–4.5可调）
点胶方式	圆周推进（整圈或对称四点），通用UV胶，时间精度0.01s / 重量±0.004g
UV固化	UV灯管+石英透镜，365nm（可选395nm），功率6×10W
控制系统	电脑 + 触摸屏 + PLC

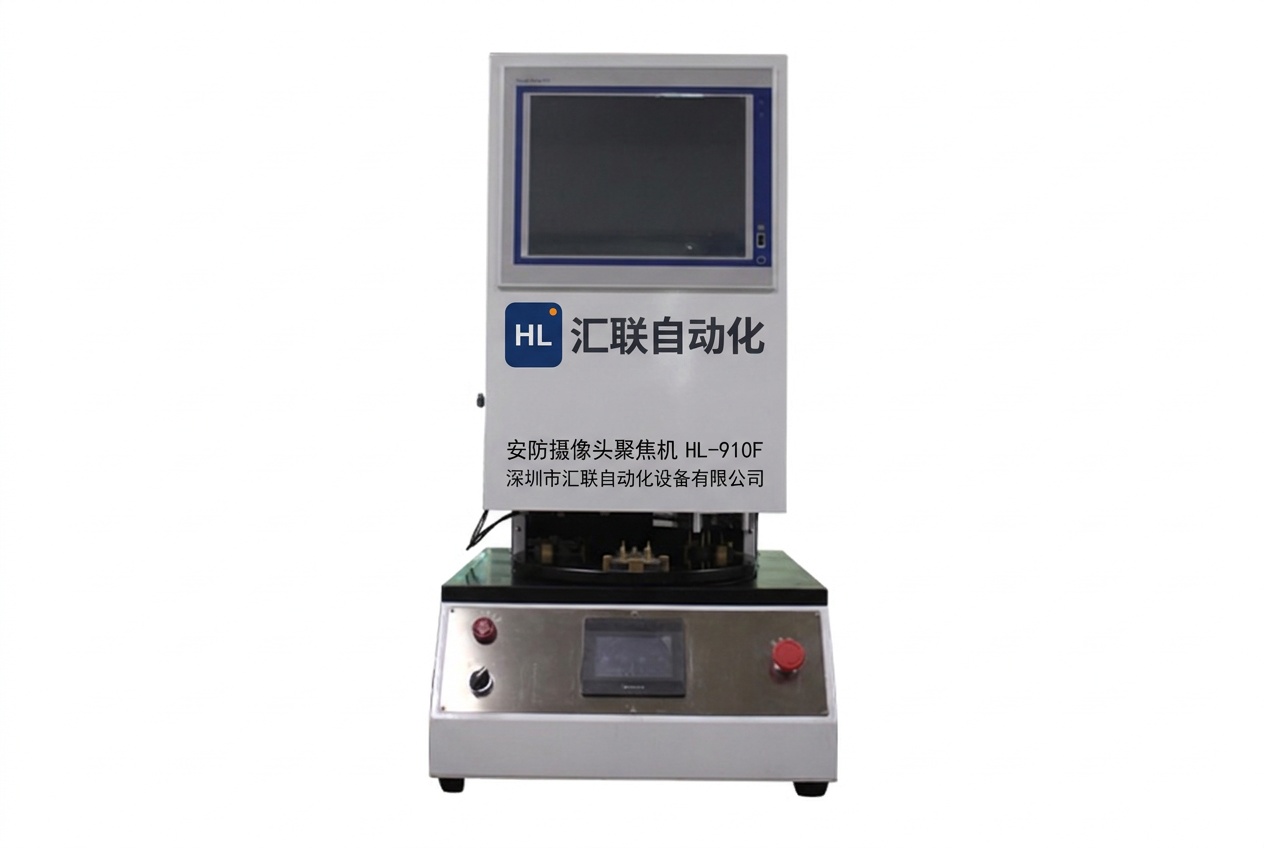

HL-910F 全自动桌面式聚焦机

为中小客户打造的高性价比桌面机型：三位转盘式结构，镜头固定、旋转调焦，自主聚焦系统自动判定OK/NG，OK自动点胶固化，NG分流提示。

节拍 8–14 秒/件
三位转盘式结构
景深补偿，边缘同样清晰
适用M螺纹镜头产品
安防/车载后视/行车记录仪
占地小，部署灵活

外形尺寸 (L×W×H)	540 × 510 × 500 mm
设备重量	约 85 kg
电源 / 功率	AC220V 50Hz / 0.3 kW
气源压力	0.6–0.8 MPa
节拍时间	8–14 秒/件（聚焦+点胶+UV固化）
工作模式	三位转盘式，镜头夹持于固定底座，旋转调焦
聚焦原理	进口CCD经点光源直读芯片像素，自动计算最佳清晰点，按产品景深补偿
控制系统	工业PC + PLC + 触摸屏

03

摄像头模组组装产线

从芯片清洁、脏污检测、PCB与IR-CUT组装、自动锁螺丝到调焦、点胶、固化的全流程自动化产线，可对接聚焦机构成无人车间，整线仅需2人。

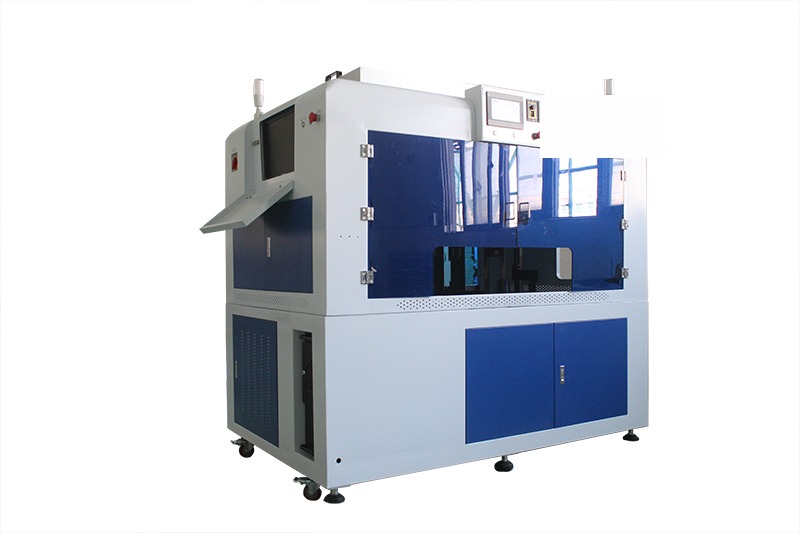

HL-908F 全自动摄像头模组组装机

升级版整线主机：镜头脏污检测分拣，传感器雾化清洁→烘干→自动注油，镜头与IR-CUT组装（圈数/扭力可控），PCB自动组装锁螺丝，可与HL-758FF对接实现无人车间。

整线仅需2人操作
CCD检测系统德国进口定制
双FFU洁净柜
适配无尘车间
节拍 8–14 秒/件
可对接HL-758FF联机

外形尺寸 (L×W)	约 3800 × 4200 mm（高1700mm）
设备重量	约 600 kg
电源 / 功率	AC220V 50Hz / 1.8 kW
气源压力	0.6–0.8 MPa
节拍时间	8–14 秒/件
制程功能	镜头脏污检测分拣 / 传感器雾化清洁→烘干 / 自动注油 / 镜头+IR-CUT组装（圈数扭力控制）/ PCB组装 / 自动锁螺丝
控制配置	2×工业PC + 3×触摸屏 + PLC + 机械手
洁净配置	机柜内置2台FFU，适配无尘车间

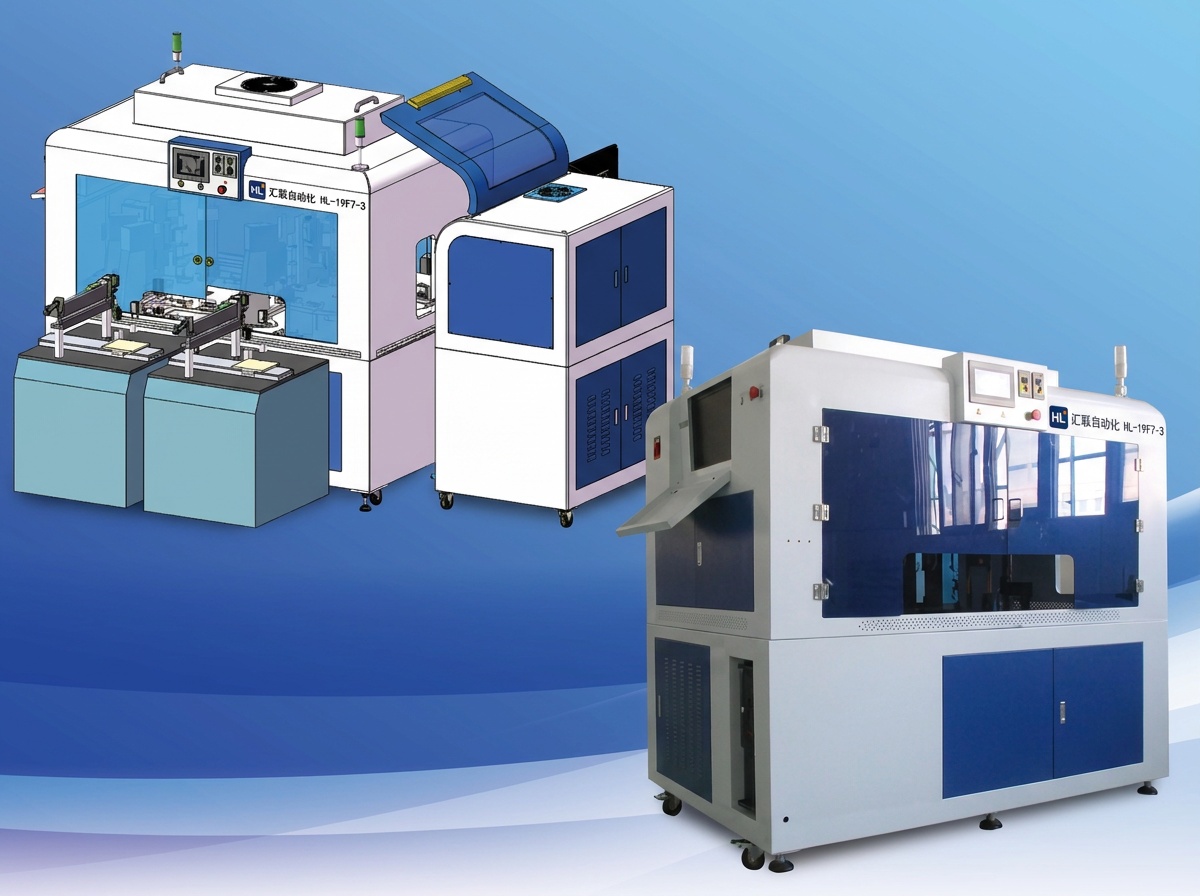

HL-19F7-3 摄像头模组组装线

经典整线方案：主机+聚焦机+2台上板机+下板机+折板机联机运行，覆盖两次芯片清洁、脏污检测分拣、PCB与IR-CUT组装、锁螺丝、调焦、点胶、固化全流程。

节拍 5–10 秒/件
高自动化·高效率·省人工
两次芯片清洁+脏污分拣
自动上下板机联机

外形尺寸 (L×W×H)	3650 × 2850 × 1700 mm
设备重量	约 800 kg
电源 / 功率	AC220V 50Hz / 1.5 kW
气源压力	0.6–0.8 MPa
节拍时间	5–10 秒/件（视产品而定）
检测精度	CCD ±0.1~0.4 mm；锁附扭矩0.6kg
产线组成	主机×1 + 聚焦设备×1 + 上板机×2 + 下板机×1 + 折板机×1
控制系统	电脑 + 触摸屏 + PLC

04

激光打标设备

金属与非金属制品的精密激光标记：序列号、二维码、LOGO与制程追溯码，全自动上下料与CCD在线检测，打标单元可分离独立使用。

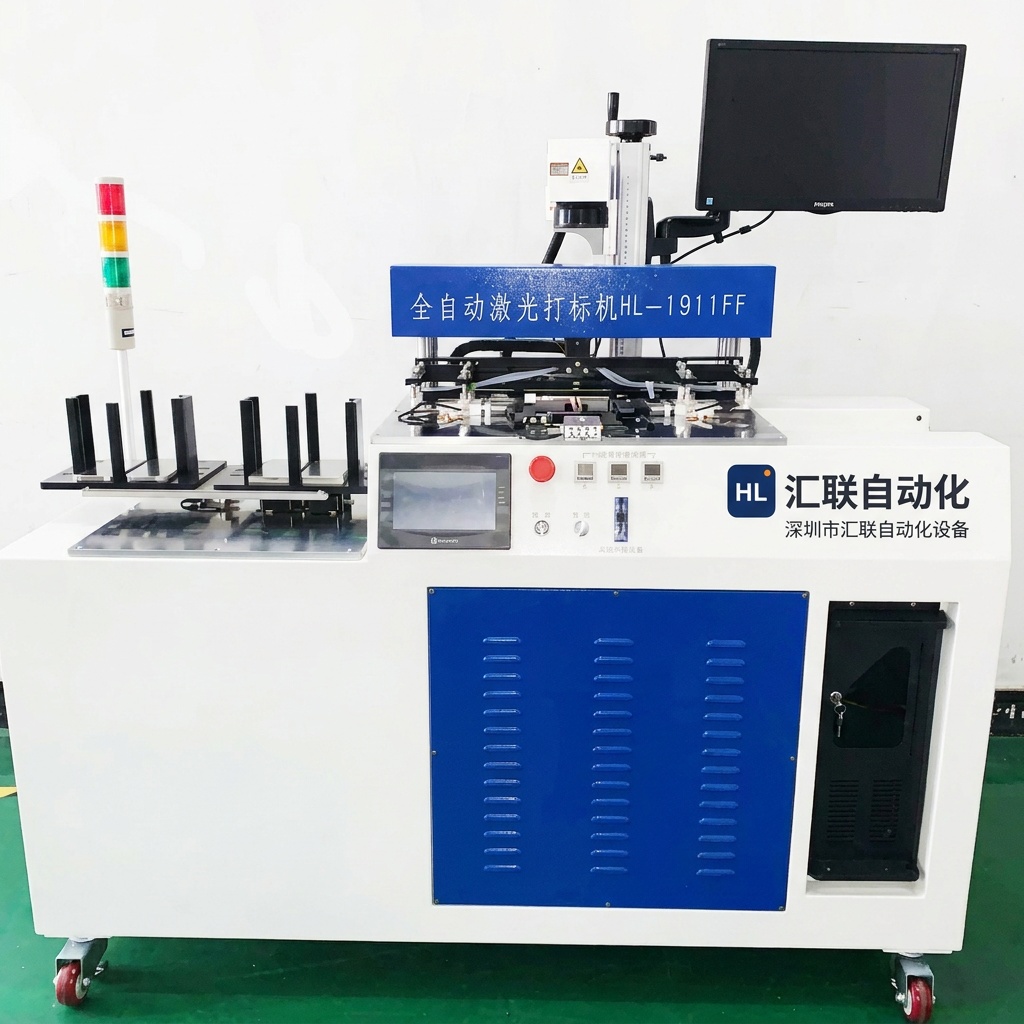

HL-1911FF 全自动激光打标机（含CCD检测）

双工位自动上下料，打标后CCD自动检测线宽、位置与完整性，漏线、偏移等NG自动分拣至不良区，打标单元可分离用于其他材料打标。

双工位自动上下料
CCD在线检测，NG自动分拣
打标单元可分离独立使用
参数化管控，换型快捷

外形尺寸 (L×W×H)	1865 × 965 × 1500 mm
设备重量	约 300 kg
电源 / 功率	AC220V 50Hz / 1.8 kW
气源压力	0.6–0.8 MPa
适用材料尺寸	单片 50–85 mm / 110–175 mm（约300+300片叠料）
CCD检测精度	±0.1~0.4 mm（视材料而定）
管控参数	线宽、位置、外形、间距均可设定管控，不良自动排出至NG区
典型应用	背光源/摄像头支架打标 + 自动检测

HL-GX238 激光打标机（通用型）

通用型光纤/UV激光打标机，适用于金属与非金属制品的标记、LOGO与二维码打标，多功率可选。

外形尺寸 (L×W×H)	800 × 900 × 1500 mm；台面650×800mm，升降130×600mm
设备重量	约 100 kg
电源 / 功率	单相 AC220V 50Hz / 整机≤1000W
激光器	光纤 20/30/50/60W，UV 3W 等可选
光束质量	最小线宽0.02mm；M²<1.8；光斑6–8mm
脉冲参数	重复频率1–1000kHz；功率调节10–100%；脉冲能量1mJ；脉宽1–200ns；光纤长2m
打标幅面	110×110 / 150×150 / 180×180 / 200×200 / 300×300 mm
扫描速度	≤ 7000 mm/s

05

点胶与UV固化设备

精密螺杆阀点胶 + 365nm UV固化的一站式解决方案，覆盖AA制程胶、CCM用胶、激光雷达用胶等工艺，支持断胶检测、自动称重校准与能量闭环监控。

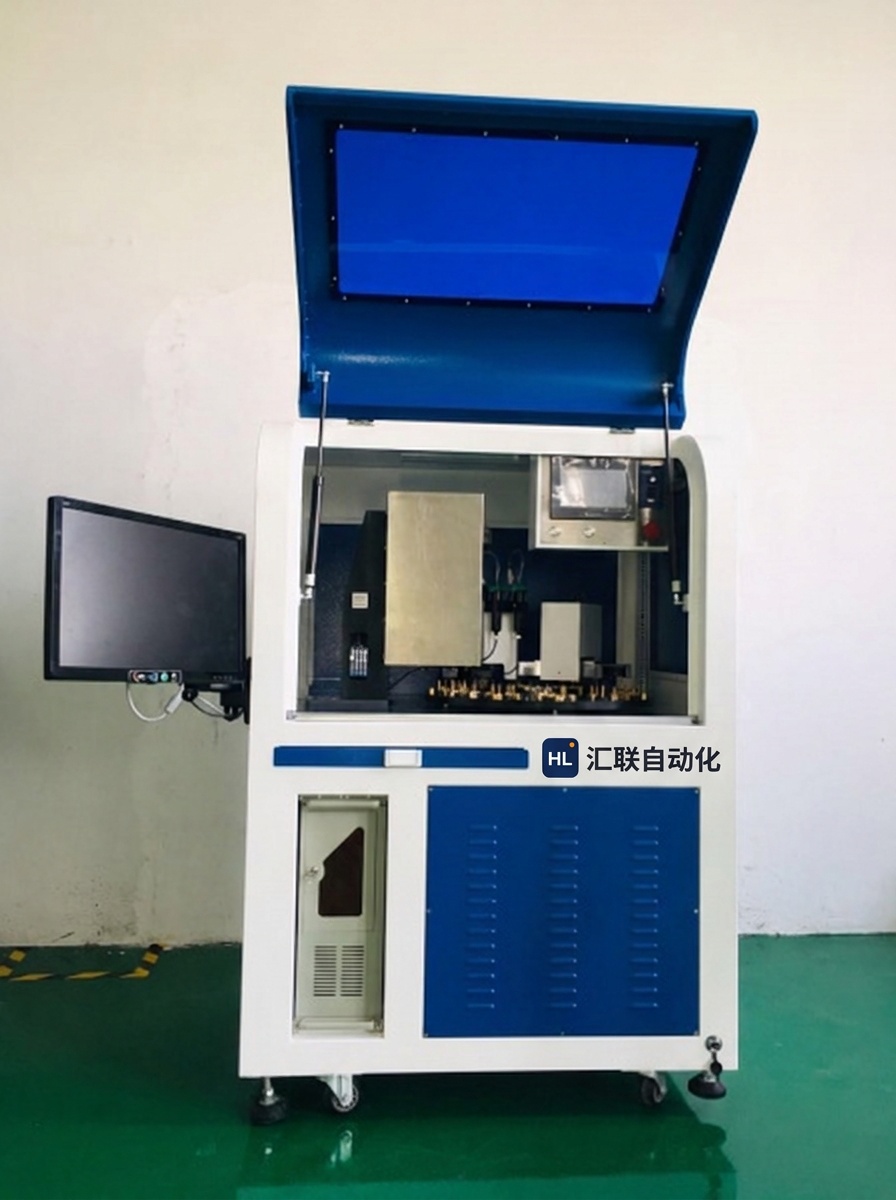

HL-DP300 精密点胶固化一体机

三轴精密点胶平台+UV固化一体设计，可独立使用或嵌入整线，支持圆周、点阵、线轨迹等多种胶型。

点胶量精度 ±3%
断胶检出率 >99.9%
UV 365nm，能量闭环监控
自动针嘴校准与残胶报警

点胶行程 (X/Y/Z)	200 / 200 / 50 mm
定位精度	±0.01 mm
点胶阀	精密螺杆阀，点胶量±3%，时间精度0.01s
胶量校准	自动称重校准（±0.004g），残胶量报警
UV固化	365nm（可选395nm），≥1350 mW/cm²，石英透镜
胶型工艺	圆周整圈 / 对称四点 / 点阵 / 线轨迹，参数可编程
数据管理	点胶曲线与UV能量记录，MES对接

HL-UV365 在线式UV固化炉

链式输送在线固化设备，SMEMA标准对接上下游设备，UV LED面光源能量闭环监控，可选氮气保护。

输送方式	链条输送，宽度可调50–400mm
UV波长	365 nm / 395 nm（LED面光源）
固化能量	≥1350 mW/cm²，能量闭环监控并记录
对接接口	SMEMA
选项	氮气保护 / 双层轨道 / 固化后冷却段

06

MTF与终检设备

摄像头模组出货前的图像品质终检：SFR/MTF、FOV、色彩、灰阶、坏点脏污全项数字化检测，判定结果自动上传MES。

HL-MTF500 图像终检设备（SFR/MTF）

全项图像品质检测：MTF50/MTF50P、FOV、光学中心、色彩ΔE、灰阶、坏点脏污、暗角，搭载自主HLTest测试软件。

外形尺寸 (L×W×H)	1400 × 1400 × 1750 mm
设备重量	约 600 kg
电源	AC220V 50Hz 10A
解像力测试	SFR / MTF50 / MTF50P，多视场多频段
FOV测试	范围20°–210°，精度±1°（平行光管5只，可选9只）
光学中心 OC	判定精度±1像素，OC坐标记录存档
色彩/灰阶	6色 ΔC/ΔE；6级灰阶；坏点/亮点/脏污/暗角检测
光源系统	900×900mm面光源，0–3000 lux，5500K±300K；可选850/940nm红外
电流检测	工作电流 ±1 mA

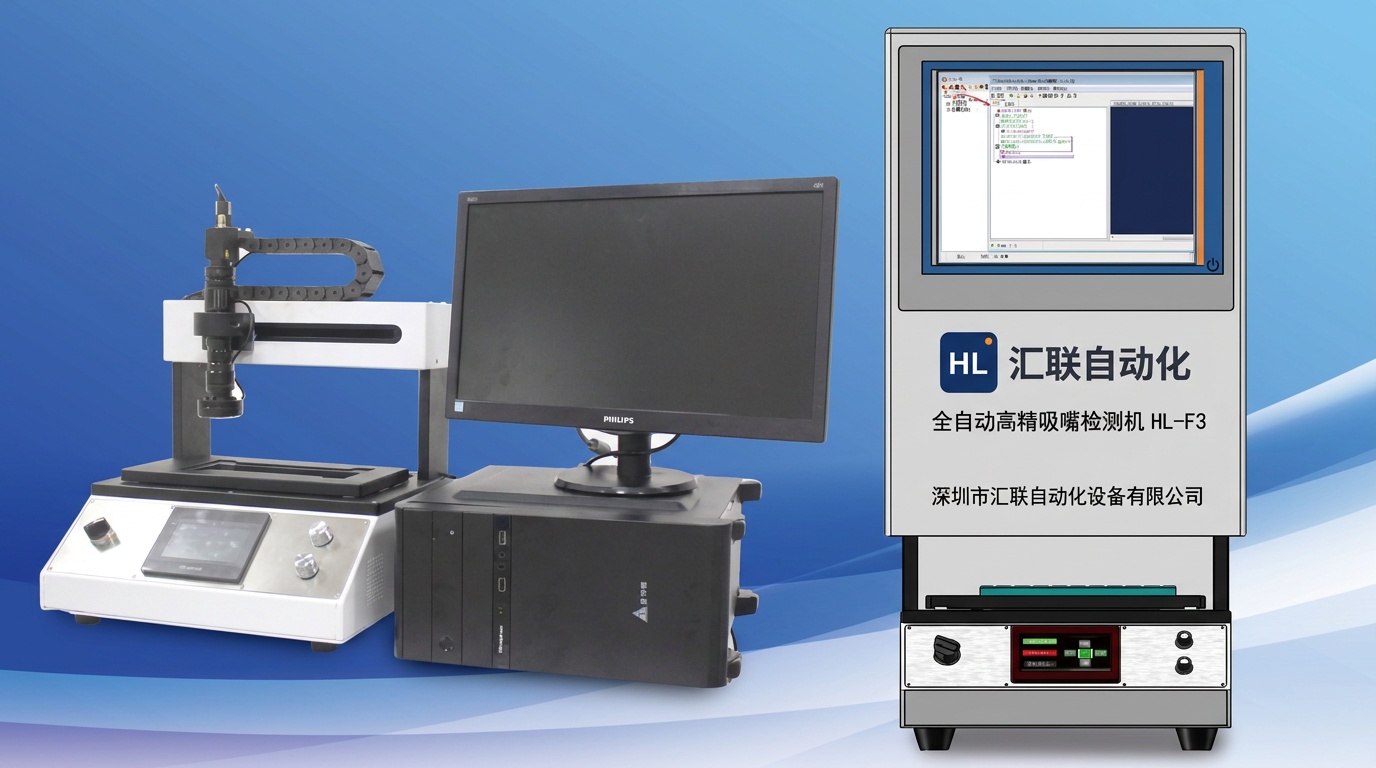

HL-F3 全自动高精吸嘴检测机

SMT吸嘴堵孔与磨损的自动检测：内部堵孔观察、拍照存档、缺陷分析，30支吸嘴一盘，支持清洗托盘直接上机复检。

一体式结构，可扩展升级
30支吸嘴/盘
拍照存档与缺陷分析
与清洗机联机复检

外形尺寸 (L×W×H)	500 × 510 × 1000 mm
电源	AC220V 50Hz
漏电保护	10A 自动断路器，漏电流0.03A
通讯	上位机通讯端口
装载能力	30支吸嘴/盘，支持清洗托盘直接上机
检测功能	内部堵孔观察 / 检查 / 拍照保存 / 缺陷分析

07

清洁设备

两大清洁产品线：面向摄像头模组的Sensor/IR-CUT自动清洁组装机，以及面向SMT行业的高精吸嘴清洗机，均以纯水清洗与视觉检测保障洁净度。

HL-CLA800 Sensor/IR-CUT自动清洁组装机

接触式擦拭传感器+视觉脏污复检，合格品自动组装IR-CUT或镜头座，视觉引导锁螺丝（防漏锁/防浮高/防滑牙），不良品自动排出。内置FFU，对车间洁净度要求低。

UPH 350–450
换型时间 <10分钟
内置FFU与湿度监控
可与聚焦机联机成线

外形尺寸 (L×W×H)	800 × 800 × 1800 mm
设备重量	约 230 kg
电源 / 功率	AC220V 50Hz / 500 W
气源压力	≥ 0.4 MPa
节拍 / 产能	节拍约8秒，UPH 350–450
制程功能	擦拭清洁 / 脏污检测 / IR-CUT或镜头座组装 / 视觉锁螺丝 / NG排出
扩展	可扩展自动上下料，与HL-758FF/HL-910F联机

HL-SMP-2 SMT五轴高精吸嘴清洗机

仅使用工业纯水：超声波清洗+高压冲洗+二次干燥，一次清洗60支吸嘴，深度清洁延长吸嘴寿命。

外形尺寸 (L×W×H)	980 × 900 × 1650 mm
设备重量	约 200 kg
电源 / 功率	2P2W 220VAC 50/60Hz 20A / 最大2 kW
气源	0.5–0.8 MPa 洁净压缩空气，喷射压力0.4MPa，耗气<280 L/min
清洗介质	工业纯水，耗水2000 cc/h，水箱5000 cc，进出水￠8/￠6
装载能力	60支吸嘴/盘（0201–2512英寸规格）
噪音	35–60 dB
控制系统	触摸屏 + PLC

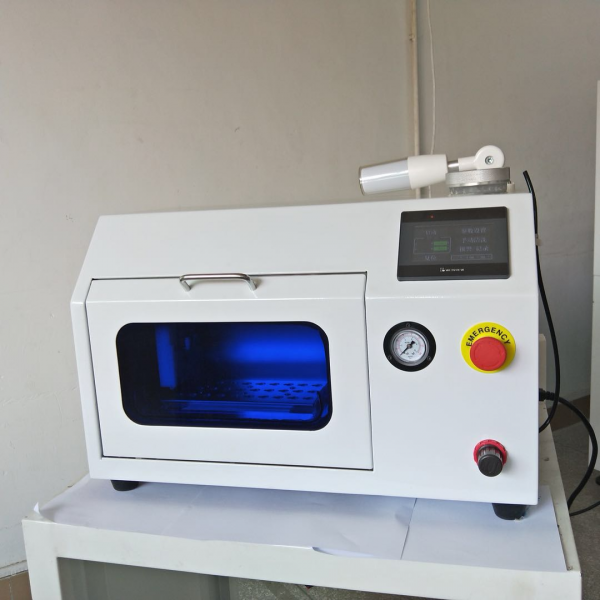

HL-893 SMT桌面式吸嘴清洗机

桌面型经济款吸嘴清洗机，30支/盘，适合中小SMT产线与车间现场即洗即用。

外形尺寸 (L×W×H)	598 × 396 × 365 mm
设备重量	约 40 kg
电源 / 功率	2P2W 220VAC 50/60Hz 20A / 250 W
气源	0.5–0.6 MPa，喷射压力0.4MPa，耗气<280 L/min
清洗介质	工业纯水，耗水300 cc/h，水箱800 cc，进出水￠8/￠6
装载能力	30支吸嘴/盘（0201–2512英寸规格）
噪音	35–60 dB

08

非标自动化定制

除标准机型外，HL AUTO按客户产品、工艺与产能需求量身定制专机与整线：从DFM评估、方案设计、精密治具到装配调试、验收培训的一站式交付。

整线交钥匙工程

已成功交付安防摄像头整线、车载摄像头AA线、激光雷达装调线、笔电摄像头检测线、光通讯模块装调方案等100余种定制项目。

需求评估与DFM建议（免费）
方案设计→3D评审→打样验证
标准机型组合降本提速
Class 100洁净与VC-C减振选项
MES/机器人/AGV集成
典型交付周期 60–90 天

定制范围	上料/下料、清洁、等离子处理、组装、锁附、点胶、UV固化、AA对准、激光打标、视觉检测、MTF测试、老化、包装
应用行业	安防监控 / 车载ADAS / 激光雷达 / 医疗内窥镜 / 笔电与智能家居 / 光通讯模块
典型产线指标	整线UPH ≥120；直通率>98.5%；全线4–5人；MES全站追溯
服务承诺	24小时响应，48小时方案初稿；整机质保12个月，终身维护
